Antenne cornet TEM 0.60-20 GHz

SKU: ELL-A3D-SP-00602000-01

L’antenne ELL-A3D-SP-00602000-01  est une antenne directive ultra-large bande. Elle fonctionne dans la bande de 600 MHz à 20 GHz avec un gain maximal variant de 0 dBi à 12 dBi en fonction de la fréquence. La particularité de cette antenne est sa légèreté avec un poids de 100 g pour un encombrement 158x113x50 mm3 grâce à l’impression 3D .

  • Description
  • Informations complémentaires
  • Contactez-nous

Description

L’antenne ELL-A3D-SP-00602000-01 une antenne directive ultra-large bande réalisée à l’aide d’une méthode de fabrication additive et fonctionne de 600 MHz à 20 GHz. Les résultats de mesures montrent une adaptation inférieure à -10 dB et un gain maximal variant de 0 dBi à 12 dBi en fonction de la fréquence

L’antenne ELL-A3D-SP-00602000-01  est une antenne papillon repliée et excitée par une transition d’une ligne coaxiale vers une ligne bifilaire. Grâce à la fabrication additive, cette transition utilisant le principe de lignes coaxiales à fente avec un profil de Klopfenstein a directement pu être imprimée en technologie d’impression SLA.



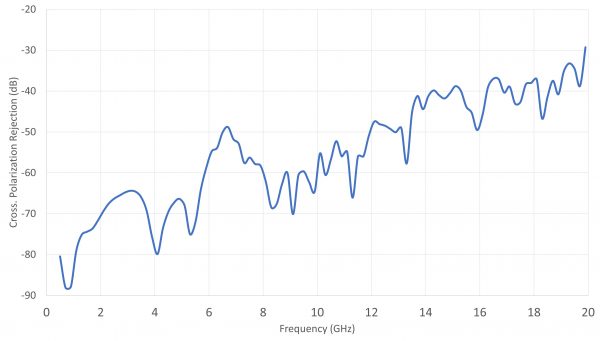

Informations complémentaires

Fréquence (GHz)

0.68-40 ++

Gain simulé (dB)

0-12

Connecteur

SMA-F

Encombrement (X x Y x Z mm3)

158 x 113 x 50

Poids

100 g

VSWR max

2.1
