Filtre passe-bande UWB 8 – 18 GHz

Le filtre ELL-FCI-BP-0800-1800-01 est réalisé en technologie planaire avec ou sans boitier. Il fonctionne dans la bande 8.00 – 18.00 GHz

  • Description
  • Informations complémentaires
  • Contactez-nous

Description

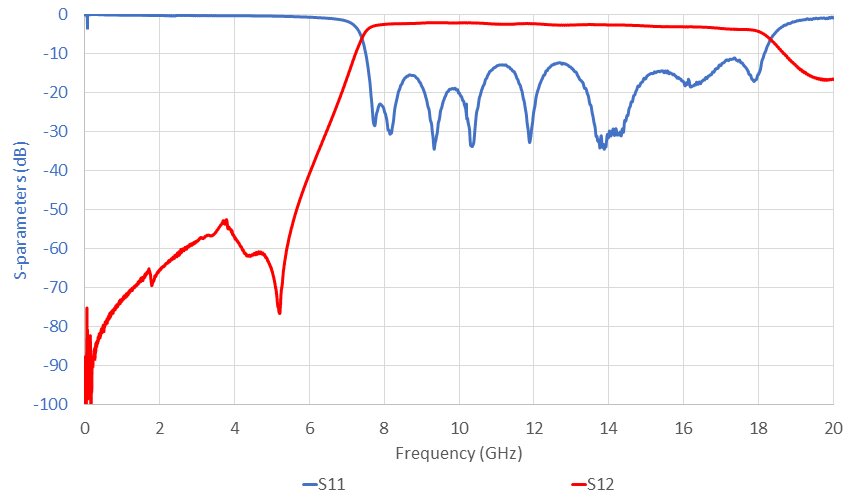

Le filtre ELL-FCI-BP-0800-1800-01 est réalisé en technologie planaire sur un substrat ROGERS . Il fonctionne dans la bande 8.00 – 18.00 GHz. Il présente un niveau de pertes d’insertions d’environ 2.7 dB pour un encombrement de 20 x 7 x 0.254  mm3 hors boitier. Il propose une forte réjection à gauche de la bande passante supérieure à 30 dB du DC à 6 GHz.

Ce filtre peut être réalisé directement sur votre carte circuit imprimé ou mis en boitier avec connecteurs SMA en fonction de votre besoin comme dans l’exemple ci dessus.

Informations complémentaires

Adaptation dans la bande (dB)

> 10

Atténuation en bande basse (dB)

>40

Bande passante (GHz)

8-18

Pertes d'insertions (dB)

2.7

Encombrement (L x I x H mm³)

20 x 7 x 0.254

Technologie

Circuit imprimé, RO4350

Référence

ELL-FCI-BP-0800-1800-01
